廣州佳環電器科技有限公司

一：臭氧發生器的組成

1：產品組成：臭氧發生器單元、220V/50HZ（可根椐當?shù)匾笾谱鳎┏粞蹼娫?、不銹鋼外殼、無油空壓機、冷凝系統、干燥裝置、電流表、電壓表、臭氧指示燈、電源指示燈、風扇、臭氧濃度調節旋鈕。

2：產品特點：搪瓷管結構臭氧發生器，超長壽命設計、臭氧濃度高，其功率、體積比同類產品都小。

3：冷卻方式：風冷+水冷。

4：氣源：空氣源。

二：臭氧發生器產臭氧基本流程：

    無油空壓機（壓縮空氣）

      ↓

    冷凝系統（冷卻無油空壓機提供的空氣溫度）

      ↓

    精密過濾器、全自動電磁閥（過濾冷凝系統冷卻后的空氣中所產生的水珠，然后經過電磁閥排出）

      ↓

    儲氣罐（儲存干燥過濾后的氣體）

      ↓

臭氧發生器單元（經過高壓放電分解氧氣形成臭氧）

空氣源臭氧發生器300克（分體式）

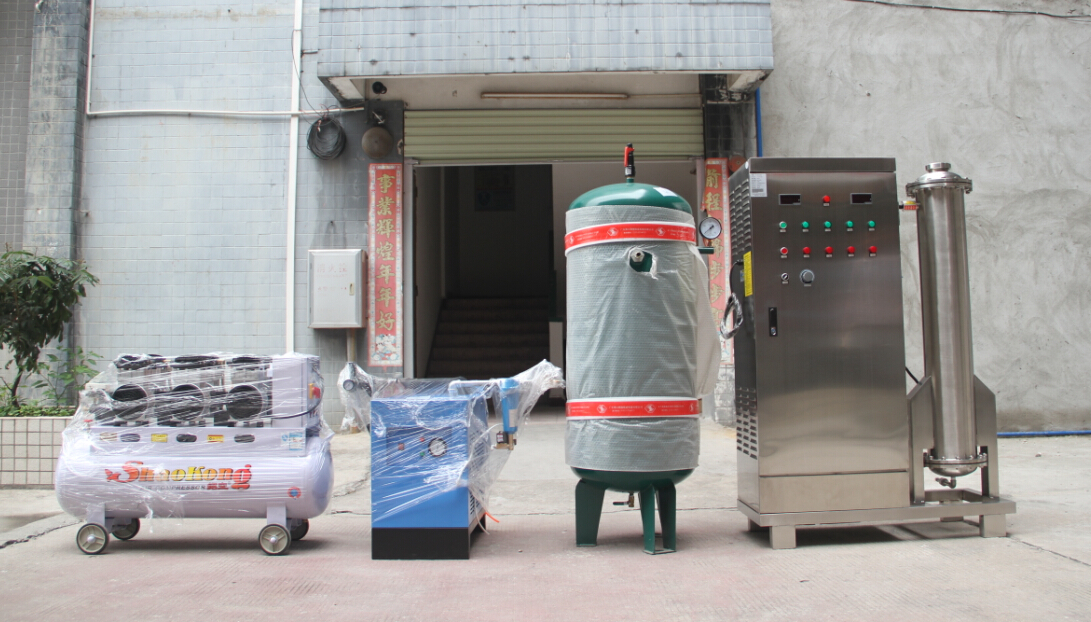

設備組成：無油空壓機+冷干機++精密過濾器+儲氣罐+臭氧發生器

型號： HY-019-300g (空氣源)

臭氧發生器系統各個配件參數：

臭氧機：

尺寸：750*500*1430mm

功率：3Kw

材質：202不銹鋼

電源：220V/50HZ

臭氧產量： ≥250  g/h

臭氧出氣濃度：15-25   mg/L

工作壓力：0.06- 0.09    MPa

冷卻水流量：0.5-1.5 T/h

發生器產量調節范圍：10—100%

無油空壓機：

重量：160KG

無油空壓機尺寸：1250*500*900mm

功率：5.5Kw

電源：380V/50HZ

最大壓力：0.7Mpa

排氣量：0.64M3/min

冷干機7.5P：

功率：500W

冷干機尺寸：70*40*68cm

冷干機重量：37KG

最大壓力：1.0Mpa

排氣量：1M3/min

儲氣罐：

尺寸：內徑￠直徑650*壁厚3.75mm*高2075mm

重量：133KG

儲氣量：0.6立方

最大壓力：0.8Mpa

精密過濾器：（P,S級）

尺寸：￠89*267.5mm（長）

最大壓力：1.6Mpa

排氣量：1.5M3/min

以上資料，僅供參考，實際生產設備中，可能會有稍微更改。

供貨周期：兩個星期以內出貨。

使用注意事項：

1、環境條件及設計條件

  1.1環境條件

  1.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

  1.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

  1.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

  1.1.4 冷卻水: 一般工業自來水。

  1.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

  1.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

  1.2.2濕度: 臭氧發生器設計相對濕度≦75%。

  1.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。

  1.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

  1.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。

  1.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。

2、臭氧發生器設計、制造和檢驗標準

2.1 臭氧發生器設計、制造標準

   2.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

   2.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。

 2.2 臭氧發生器檢驗標準

   2.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。
